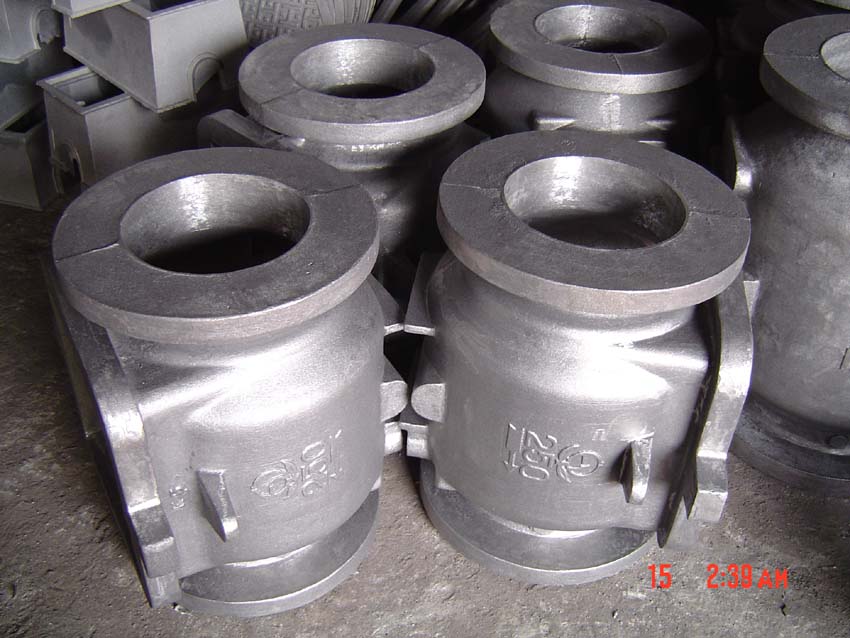

FFD系列自硬呋喃树脂是在室温下固化的铸造用树脂，加入苯磺酸或对甲苯磺酸催化剂可使其固化并快速脱模。



二、使用方法



　　1、树脂砂配比：

　　　 砂：树脂（含硅烷）：固化剂=100：（2.0-3.0）：（1.0-4.0）

　　2、混砂方法

　　　先将固化剂加入砂中混砂，在高速混砂机中混10-30秒或低速砂混机中混30秒到1分钟。然后加入树脂混30秒到1分钟混匀，混好后立即造型制芯，严禁长时间混砂或长时间存放。否则会超过其可使用时间使其强度降低或不固化



　三、注意事项



1、严禁树脂与固化剂直接混合，否则将会因快速反应而发生爆炸等事故。

2、不要长时间混砂，否则会超过其可使用时间使其强度降低。

3、不要用部份砂混固化剂，部分砂混呋喃树脂，燃后将两部分搅入一起混砂法

4、不要先将固化剂和砂混好后堆放，待使用时，再混加树脂。

5、环境温度和湿度：硬化速度随环境研究员升高而加快，可使用时间也随之减少。理想的环境温度一般为20-30度，一般温度高，初强度与终强度也高些，可起模时间缩短。但当环境温度达40度时初强度随较好，但终强度却比15度还要低。硬化反应是一个缩合反应，所以环境湿度大影响更化反应的进行。降低初强，也降低终强度。湿度50%较好、低于40%固化快、型芯容易掉砂，超过60%固化慢。为此，根据气温与湿度的变化，需调节固化剂的加入量。

砂温在35度以下时，提高砂温，不仅硬化快，而且终强度高，但超过40度的砂，使型砂可使用的时间太大缩短，终强度和表面稳定性也会降低。

砂温度低于5度时，则硬化困难。为此，对于混碾前的砂预先进行调温处理，尤其是旧砂回用情况下，旧砂再生后温度仍可达90度左右，经过砂冷却装置后，将砂温降到35度以下使用。

   6、因固化剂为酸性物质，不要使其溅到皮肤或衣服上。如溅到皮肤上应立即用清水清洗，严重者送医院治疗。

7、不要将树脂存放于阳光下或靠近热源之地，否则将会缩短其贮存期。
